負壓稱量罩驗證 性能確認PQ測試內容
  負壓稱量罩的測試通常應關注現場高效過濾檢漏、自凈時間、氣流流型、風速及均勻度、照度、噪聲、潔凈度等參數。

性能確認PQ是指設備安裝調試完成之后所做的性能確認文件。主要需要使用風速儀、聲級計、照度計、塵埃粒子計數器、光度計這些檢測儀器，用于判定：設備風速是否滿足0.45m/s±20%、噪音是否小于75dB、照度是否大于300LUX、高效完整性檢測、潔凈度判定。

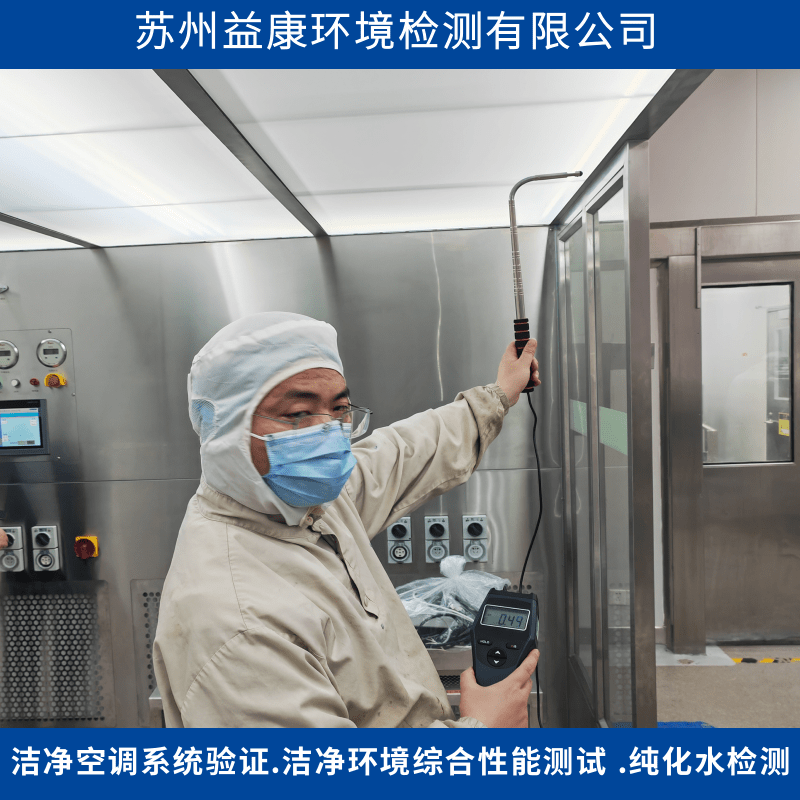

風速及均勻度
  負壓稱量罩的保護作用是靠一定風速的良好氣流形成的，只有均勻的送、回風采能形成良好的氣流，且只有一定的風速才能達到遏制塵埃擴散的效果。

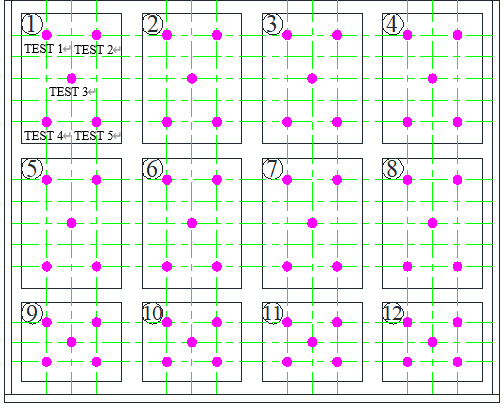

  使用經校準的風速儀在出風面正下方5-15cm處測量分別在每個均流膜面板取點測試。每個膜面取5點，并計算平均值及風量。

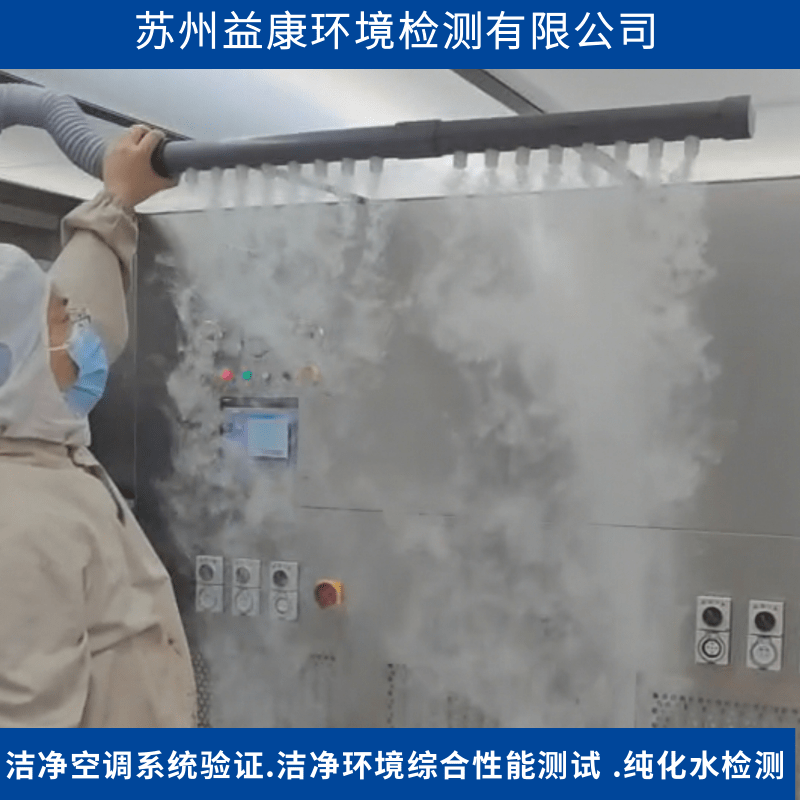

氣流流型測試

測試步驟

1.  打開稱量室風機開關和照明開關。

2.  把去離子水或者純水灌入到煙霧發生器中。

3.  用手托住煙霧發生器的軟管，把放煙口對準稱量室，高度維持在均流膜下150mm的位置。4.    從稱量室的最內側向外一層一層的緩慢而均勻的移動煙霧發生器的軟管，用攝像機拍攝氣霧的形狀。將錄像文件刻成光盤作為附件附在報告中。

判斷標準：煙霧氣流順暢流向回風方向，不會擴散至稱量室外，沒有死區或逆流。

噪音測試

測試步驟    采用校驗過的聲級計測出讀數，噪聲測試點位于稱量室工作區域幾何中心點，距地面高度1.1-1.5m處。

判斷標準：  稱量室的噪聲不超過75dB。

照度測試

測試步驟    采用校驗過的照度計測出讀數，照度測試點位于操作臺面上方15cm處。

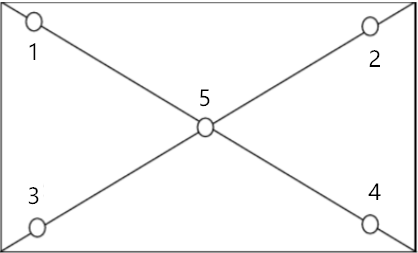

規定的測量點如下圖所示：

接受標準    稱量室各測試點照度不小于300Lux。

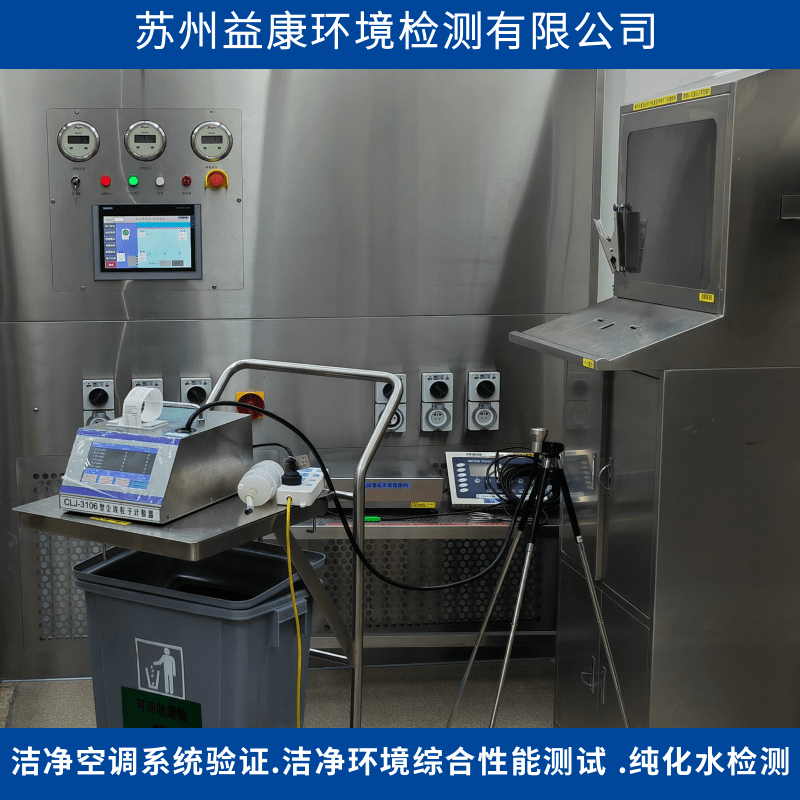

潔凈度

在稱量罩工作區內高效過濾器下方，距散流板100mm的平行斷面上布5 個點；

Grade A

≥0.5μm   不超過3520個/m3

≥5.0μm不超過20個/m3

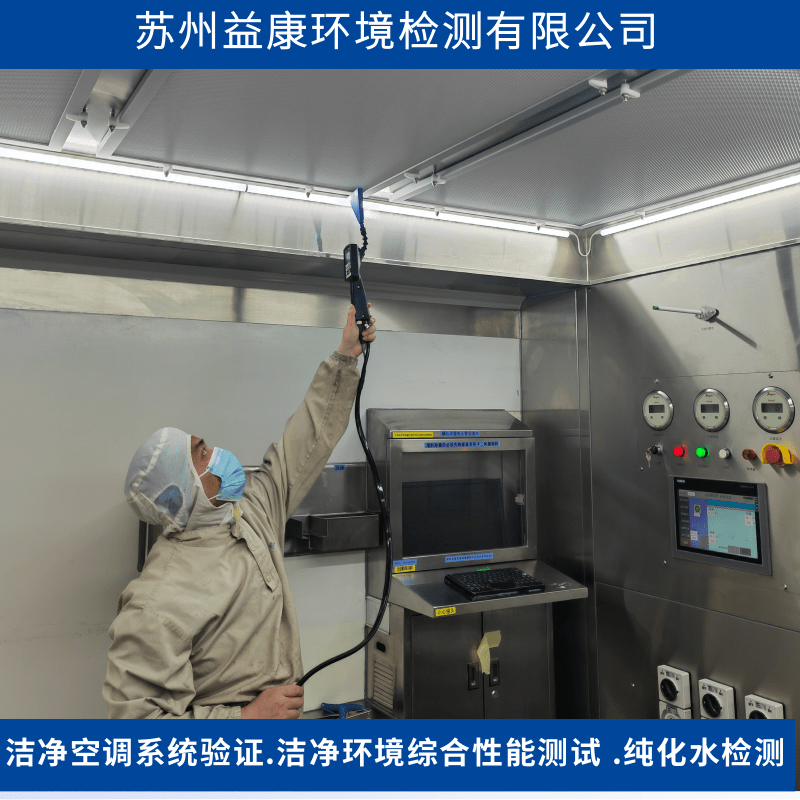

高效過濾器檢漏
 高 效安裝后如不進行檢漏，無法保證其安裝效果以及運輸過程中是否對高效造成損傷，故安裝完成后一般會對安裝后的高效進行現場檢漏。測試使用經過校準的光度計和氣溶膠發生器，對稱量罩這類設備通常使用冷發煙的氣溶膠發生器。

采樣管穿過驗證孔，一端與上游（高效過濾器進風側）采樣

口連接，另一端與氣溶膠光度計接通，待上游產生的氣溶膠濃度穩定在20-30ug/L之間后記錄上有濃度，然后開始掃描過濾   器下游，掃描速度以3-5cm/s,距離過濾器面2-4cm為宜，掃描路線應涵蓋所有過濾器面及邊框區域，確保掃到每一區域。
 判斷標準：高效下游不檢測到超過0.01%的泄露率。

自凈時間的確認

確認方法：在開機運行15min后將粒子計數器的采樣管放在稱量罩下，測試室內粒子濃度，確定測試結果是否符合要求。

判斷標準：自凈時間<20min。
